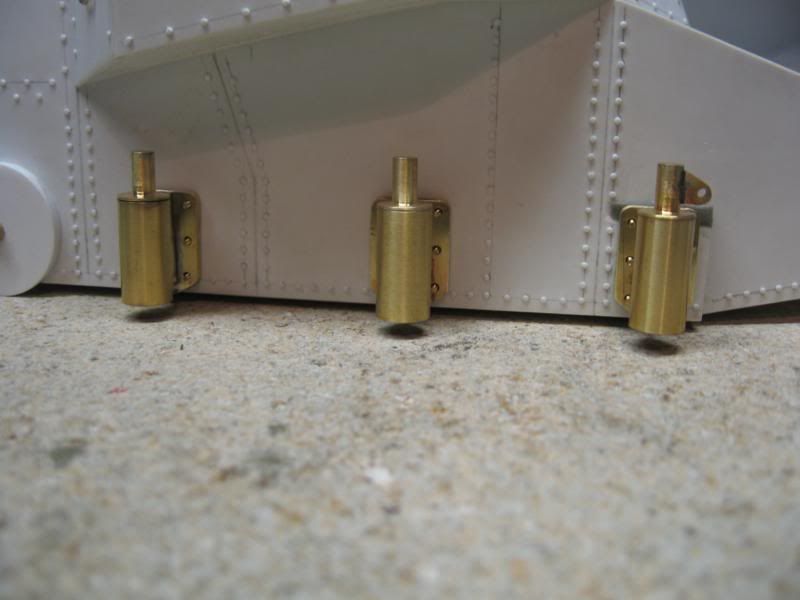

Met de wielophanging ben ik weer ietsje verder....





Wordt vervolgd.....

_________________
Gr,
Tuur.

Weer wat verder...

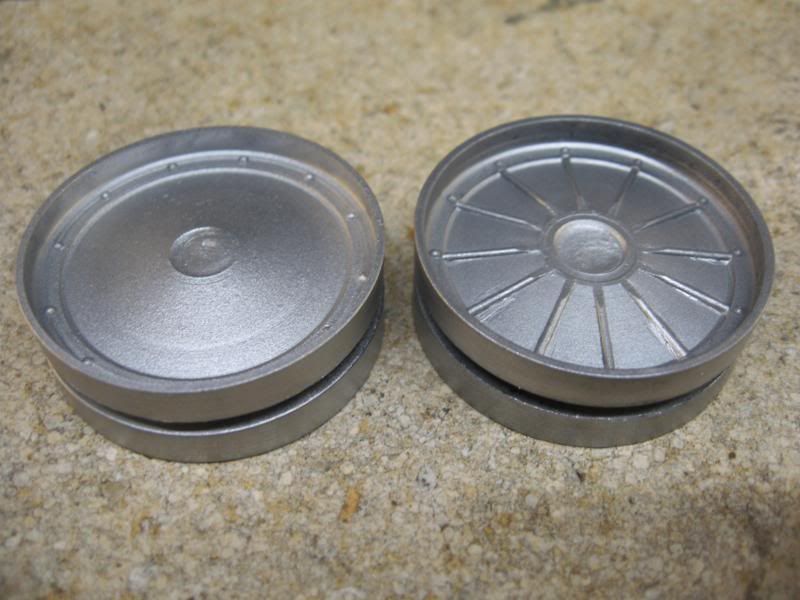

De loopwielen,


De banden zijn van PU slang gemaakt.

Aangezien de slang van 10m €8,- kost en een band 6mm breed is
Kost nu een bandje wel 0,048ct per stuk aan materiaal.

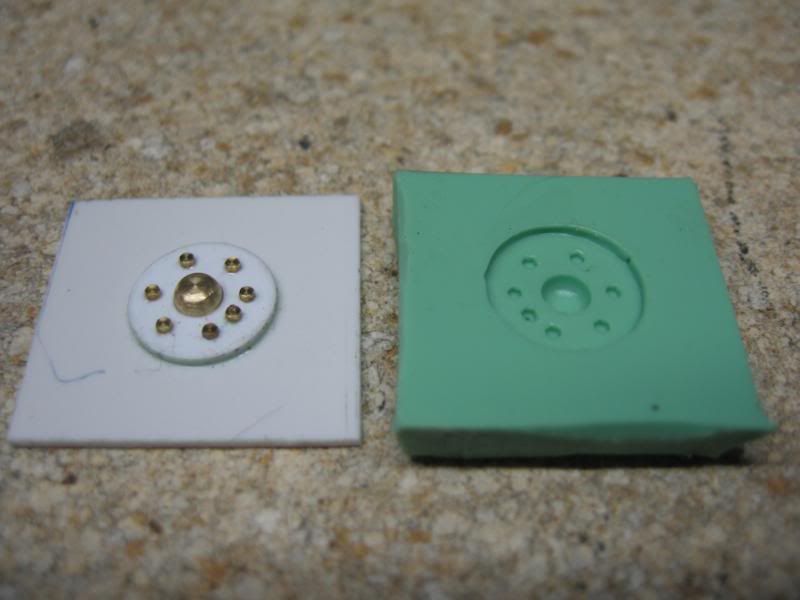

origineel en mal....


...en je hebt met wat resin mooie afdekkapjes..


tot de volgende keer....

_________________
Gr,
Tuur.

Tijd voor een update;

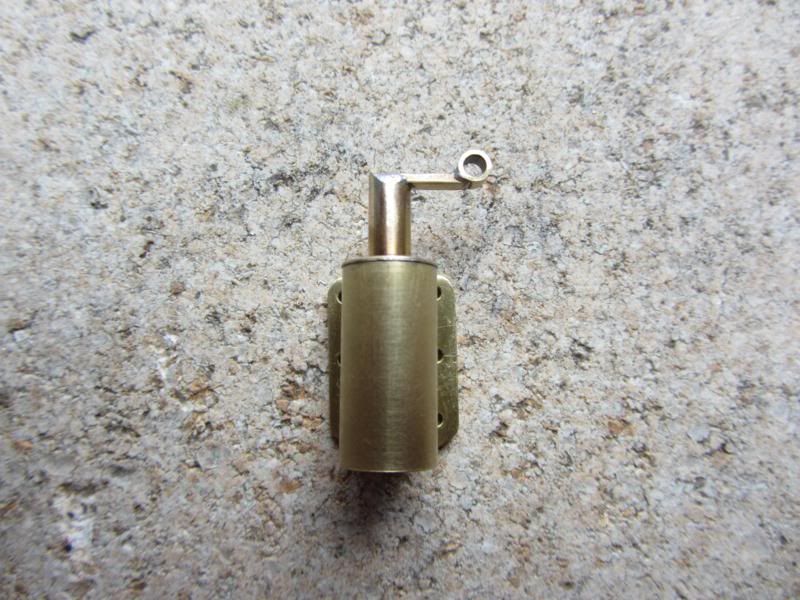

De veerpoten kunnen draaien.
Om dat te voorkomen heb ik in de binnenste veerpoot een gleuf geslepen,


en in de buitenste een pennetje gesoldeerd.


Nu kan de veerpoot in- en uitschuiven zonder te verdraaien.

_________________
Gr,
Tuur.

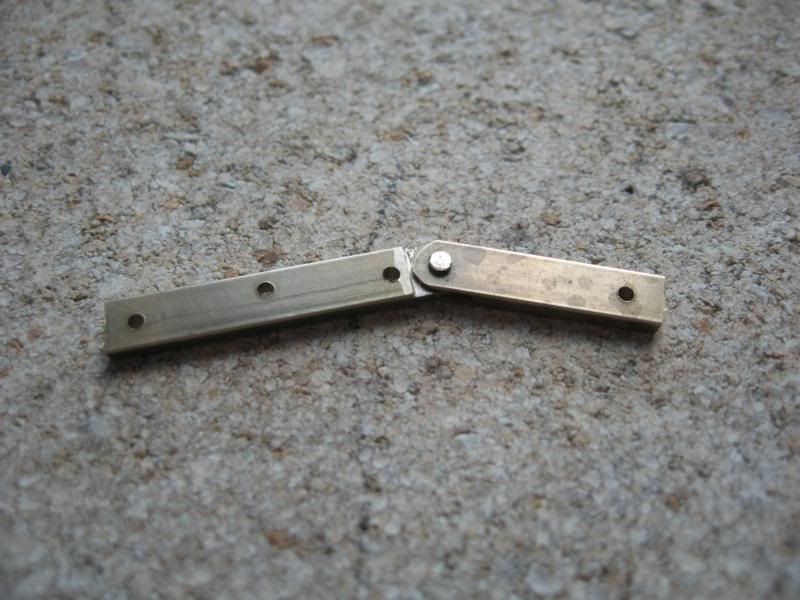

De voorste draagarmen bestaan uit twee delen


Aangezien er niet voldoende ruimte is om deze aan elkaar te schroeven heb ik voor de volgende optie gekozen.
Een pennetje....


Om de delen aanelkaar te klinken..


Een paar stukjes draadeind om de wielen straks te kunnen vast zetten.


Verder een paar afstand busjes er op gesoldeerd.

Het oogje is er om straks een schokbreker aan te monteren.

En de andere draagarmen zijn ook klaar....


Wordt vervolgd..

_________________
Gr,
Tuur.

De vering is nu nagenoeg af,
Nu alleen nog een 12tal wielmoeren draaien en de tank staat op al z'n wielen.


(De draagarmen en veerpoten zijn al zwart gemaakt)

_________________
Gr,
Tuur.

nou begrijp ik waarom je die pin in je veerhuis maak

_________________
Coming Up:
* RSO restore project
* RC demag (2.0)
* Panzerwerfer 42

De voorste schokbrekers.....

.... zijn ook klaar.

_________________
Gr,
Tuur.

Spanwiel aan de buitenkant....


.... en aan de binnenkant.


En de kopieën.


Nu nog uitboren en assen er voor draaien.

_________________
Gr,
Tuur.

Ongeloofelijk wat je allemaal maakt.
Hoelang zit je hier op te broeden voor je zo iets maakt.
Ziet er heel goed uit. Wanneer zien we tank rijden?

Groet; Wim Vendrig

Tja, Met de wielen ben ik ongeveer 5 dagen bezig geweest.
En rijden??
Ik wil het voor 26 mei af hebben....

_________________
Gr,
Tuur.

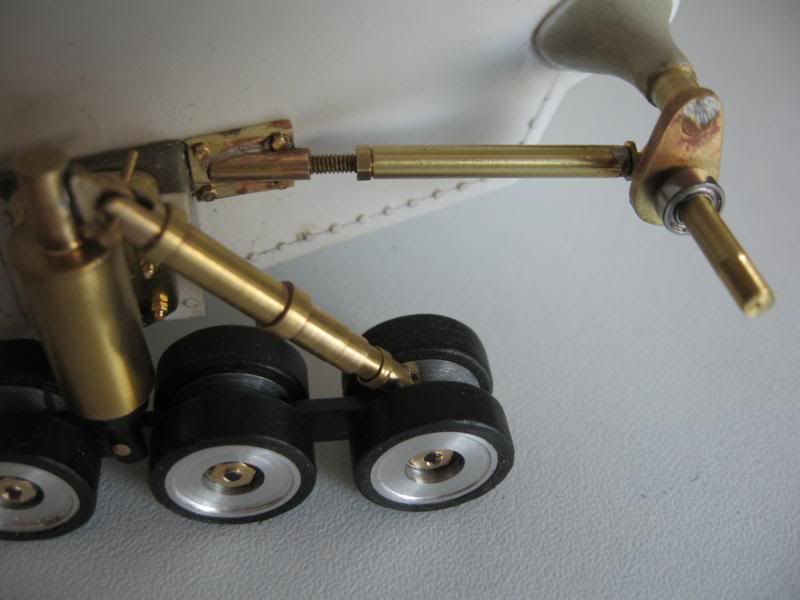

Bij de voorste wielophanging moest gelijk ook het spansysteem gemaakt worden.

Als eerste een messing buis in de romp lijmen.


Vervolgens voor het oog wat gepruts met messing pijp, styreen en putty.


Dat ziet er zo uit nu het aan de romp gelijmd is.


Het begin van het spansysteem....


Een staaf met op de uiteinden een stukje schroefdraad door de buis gestoken...


Waar het spansysteem op is geschroefd.


Een aluminium pasbus gedraaid die is het wiel is gelijmd.
In de pasbus is er plek voor twee lagers, nu kan het wiel soepel draaien.

Ik moet nog een moertje maken om het wiel vast te zetten.

En als laatste een dopje om het moertje te verbergen.


Zo dat was het weer voor vandaag....

_________________
Gr,
Tuur.

Ziehier een functionerend spansysteem.

_________________
Gr,
Tuur.

ziet er goed uit, waar is t spanwiel van gegoten?
misschien camo inspiratie

Update nr. zoveel,

De top-rollers.

_________________
Gr,
Tuur.

Beugeltje aan de veerpoot gemaakt voor de toproller,


een dummy bladveer,


en nog een montagebeugel.


zodat eindelijk de tracks er op kunnen.


Als laatste... wat bewegende beelden....


http://smg.photobucket.com/albums/v237/arthurhe/Projecten/MS1/?action=view&current=A4.mp4
