Battle Tanks Nederland

Zucht.

_________________
Groetjes,

Willem, CO rtd.

http://www.battletanksnederland.nl

Om de messing plaat strak te kunnen buigen heb ik een iets wat lompe 'hold & fold' gemaakt


De schanieren heb ik gemaakt door het messing om staaldraad te buigen.


En voor het solderen met een centerpons 'klinknagels' gemaakt.

_________________
Gr,
Tuur.

Petje af voor Arthur
eg wel
Gijs

De te solderen oppervlakken eerst goed ontvetten en opschuren.
En ook een beetje soldeervloeimiddel (S-39) tussen de oppervlakken zodat het tin overal komt.

Met twee krokodillenbekjes een hoeklijn tijdelijk vastklemmen


Solderen....


En zolang de bout op het messing houden dat de tin aan de andere kant uit vloeit.


Vervolgens het overtollige tin weer weg vijlen.


Met een stuk hout kan de zij hoeklijn ook worden vastgezet.


Wordt vervolgd.......

_________________
Gr,
Tuur.

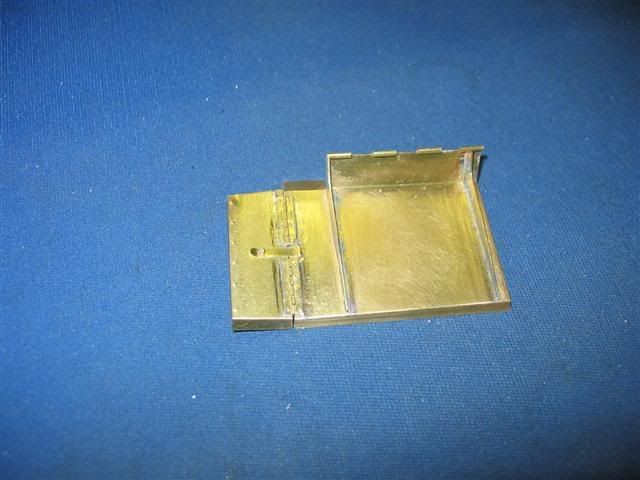

Met de verstevigingen aan de bovenzijde is het rechter spatbord ook klaar.


Close up van de schanieren....


en klaar om voor te boren.


Spatbord met 6 M0,8 schroefjes (en moertjes) op de achterzijde.

_________________
Gr,
Tuur.

heb jij continu een loupe bril op je neus taan of zo?

Waanzinnig!

Ja Bas,
Tot mijn spijt heb ik afgelopen weekeind een vergrootglas met hoofdband moeten aanschaffen want mijn ogen laten het steeds vaker afweten
Of ik werk steeds kleiner, een van de twee

_________________
Gr,
Tuur.

Ik denk allebei

Prachtig gemaakt!!

_________________
Rick

Oké,

De spatborden zijn klaar
Nu alleen nog de spatbordverbreders.

Als eerste de schanieren.

4 plaatjes in de klem om tegelijk inkepingen te vijlen.
Met een zwarte stift zijn de ingekraste makeringen beter te zien.


Onderdelen voor een verbreder.


En de schanieren om 0,3mm verenstaal gebogen


wordt vervolgd.....

_________________
Gr,
Tuur.

Ja hoorrrrrrrrrrrrr word 't nog een race King ook met spatbordverbreders en al aaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaa

Hallo Arthur ,

your work is very excellent , respect.

Nee Hugo,
De tank bemanning is te lamlendig om de achterkant om de zoveel tijd schoon te maken.

Maargoed, het vervolg....
De verbreder gebogen en 6 deukjes (klinknagels) gemaakt.


Een probleempje,
Kom ik er achter dat de spatbord met verbreder 4mm te breed is.
Zowel de verbreder en spatbord iets smaller gemaakt zodat het weer (ongeveer) op schaal is.

De hoeklijntjes aan de onderkant gesoldeerd en vervolgens de schaniertjes.
Wel de pen door beide schanieren gelaten zodat ze in lijn konden worden gesoldeerd.


De onderkant....


En bovenkant...


Gelijk ook maar de borgplaat gemaakt.
En hoe kan het ook anders ...... functionerend.

_________________
Gr,
Tuur.

mooi werk tuur,ook mooi de stap voor stap uitleg.het word nog wel wat met jou ik heb een tijdje terug ook zo'n loupe gekocht

Harry,
Ik moet zeggen het valt me niet tegen, dwz het maken gaat mij redelijk goed af en het resultaat is voor mij goed genoeg.

En de stap voor stap uitleg moet ook wel anders krijg je een stormvloed van vragen hoe het is gemaakt.
En het is ook online bouwbericht.

_________________
Gr,
Tuur.

tuur,
vergeet je de loop niet aan te passen?

[/img]
